Localización
El terreno donde se llevará a cabo el diseño del polideportivo UCA se ubica en la ciudad de Managua (capital de Nicaragua) en el distrito I, frente a la Avenida Universitaria. Tiene como límites:
Nortes - CCNN (Centro Cultural Nicaragüense Norteamericano)
Sur - Laboratorio de Ingenieria UCA
Este - Universidad Nacional de Ingeniería (UNI)
Oeste - Villa Tiscapa
En las imagenes de arriba se aprecian las zonas más altas del terreno, las cuales son mayormente planas. Esta zona es la menos propensa a inundación, sin embargo, se encuentra próxima a la "Escuela de Danza" lo que puede ocasionar contaminación auditiva al complejo polideportivo.
La zona más plana se encuentra actualmente ocupada por un campo de fútbol en donde llegan a entrenar jovenes de los alrededores. Este campo obtiene un lugar estrategico en el terreno puesto que se encuentra en la parte noreste, de manera que recibe buena ventilación e iluminación por las mañanas.
Actualmente la zona más vulnerable del terreno es la que abarca la depresión más pronunciada (el cauce) puesto que se acumula demasiaba basura y esto produce inundaciones en invierno.
Hacia el Sur, encontramos el laboratorio UCA, un edificio de dos plantas que mantiene el estilo de los pabellones de la Universidad Centroamericana. Este edificio unicamente se separa del terreno por medio de un cercado de laminas de zinc, no que le resta valor estetico a su fachada.
Hacia el norte se encuentra el CCNN, cuya ubicacion tambien es beneficiosa pues permite que jovenes que no viven en los alrededores tambien puedan conocer el polideportivo e integrarse al mismo. Este edificio se caracteriza por presentar volúmenes cúbicos, sin mucho dinamismo ni juego de planos, es por ello que, con el diseño de las nuevas instalaciones deportivas, la universidad tiene la oportunidad de resaltar la imagen y el valor arquitectónico de la zona.
Según el plan regulador de la ciudad de Managua y el plano de jerarquía vial, las principales redes viales de este sector poseer los siguientes anchos de vía:
Dentro del sector delimitado se encuentran las siguientes calles: Pista de la Resistencia, Avenida Universitaria y calle suroeste avenida universitaria.
La imagen superior presenta las parades de buses cercanas al terreno. Estan tambien albergan las paradas de buses departamentales y los interlocales:
Punto de carga y descarga de personas de las siguientes rutas:
119, 120, 168, 195, 102, 103, 105, 110, 111, 114, 117, 210. Todas las rutas mencionadas pasan por ambas paradas UCA, este y oeste, la capacidad máxima de personas por unidad es de 80 personas entre sentadas y de pie.
Diariamente se estima una asistencia de 60 a 61 mil personas diariamente entre las dos paradas y la terminal de buses interlocales, sin embargo en hora pico las paradas colapsan debido a la gran cantidad de gente a la espera de buses, actualmente la parada UCA oeste está terminada con los ranchos listos y funcionando, por otra parte la parada este no se encuentra en ningún proceso de remodelación, en cuanto a accesibilidad las paradas y terminal no cumplen con ninguna norma, no existen rampas, ni algún medio para facilitar el transporte de personas con capacidades diferentes.
En las rutas urbanas no se puede llevar grandes cargas, sin embargo en buses interlocales algunas veces se llevan cargas medianas, convirtiéndose en una terminal de carga y entrega de encomiendas.
Las líneas de distribución eléctrica tienen mas de 300 voltios entre conductores sin conexión o accesibles no deben de estar próxima a un edificio o a cualquier parte del claro de 0 a 50 m, entre los elementos que constituyen los postes de luz son los cables de cobre de alta tensión, posterío, y luminaria
En las subestaciones abajo detalladas se tienen instalados bancos de capacitores con una potencia reactiva-capacitiva de 42.5 MVAR (Megavoltios Amperios Reactivos), que permiten mejorar los perfiles de voltaje y el factor potencia del SNT.
El porcentaje de fallas en las líneas primarias y secundarias de transmisión eléctrica giran alrededor del 4% al 6% anualmente, es decir que es muy poco habitual que los sistemas fallen provocando apagones en las diferentes partes de la capital.
Capacidad de Voltaje: La subestación El Periodista permite una capacidad de voltaje de 220/110 voltios, es decir que todas las líneas secundarias que se abastecen de esta subestación están aptas para diferentes tipos de instalaciones eléctricas, ya sea domiciliar, académica, empresarial o en dados casos industrial.
 |
| Localización del terreno en estudio a nivel macro y micro. |
Topografía
El terreno presenta una topografía visiblemente accidentada, con rangos de pendientes que van de 98.00 hasta 108.5. El mayor desnivel existente es de aproximadamente 10.5 m, los niveles más altos se ubican en la zona sur del sitio y van descendiento hasta la zona norte a un cauce ya existente que representa una de las zonas de mayor riesgo del terreno.
En las imagenes de arriba se aprecian las zonas más altas del terreno, las cuales son mayormente planas. Esta zona es la menos propensa a inundación, sin embargo, se encuentra próxima a la "Escuela de Danza" lo que puede ocasionar contaminación auditiva al complejo polideportivo.
La zona más plana se encuentra actualmente ocupada por un campo de fútbol en donde llegan a entrenar jovenes de los alrededores. Este campo obtiene un lugar estrategico en el terreno puesto que se encuentra en la parte noreste, de manera que recibe buena ventilación e iluminación por las mañanas.
Actualmente la zona más vulnerable del terreno es la que abarca la depresión más pronunciada (el cauce) puesto que se acumula demasiaba basura y esto produce inundaciones en invierno.
Mecánica de Suelos
- Geología
La geología capitalina esta constituida por materiales fragmentarios volcánicos (cenizas, pómez, arenas, basaltos, tobas y otros) y materiales sedimentarios, ambos proclives a erosionarse en la superficie o en la profundidad por el agua, o bien por el viento, siendo valido esto especialmente para los suelos limosos, arcillosos y/o gravosos. El deposito vulcano sedimentario que constituye la geología de la capital Managua, no sobrepasa los 10 metros de potencia.
En las imagenes previas se muestra la textura del suelo que prevalece en el terreno. Por su cercania con la laguna de Tiscapa y estudios previos hechos en zonas cercanas, se estima que el tipo de suelo presente es de origen volcánico compuesto por piroplasto estratificado, es decir, contiene restos de cenizas volcánicas y piedra pómez. Además la composición en la zona por lo general esta dada por sedimentos coluviales (cantos gruesos y angulares englobados en matriz arenosa y limo-arcillosa) con presencia de tobas con fragmentos de pómez y capas de lapilli. Estos suelos presentan baja plasticidad lo que favorece a la infiltración del agua que se posa en la superficie.
- Fallas geológicas
La ubicación del sitio es sumamente vulnerable, puesto que el limite noroeste es atravesado por una falla geológica llamada “Chico Pelón” (izquierda), y a pocos kilómetros del mismo, se encuentra la falla Tiscapa. La zona de falla Chico Pelón se considera activa, tiene una longitud de aproximadamente 5 km y se ubica paralela a la zona de Falla Tiscapa con una separación promedio de 300 metros entre ambas fallas.
Ambas fallas conforman la estructura tectónica conocida como Graben de Tiscapa. Esta estructura tectónica se activó en 1972, causando estragos en las edificaciones del centro de Managua, representando un peligro inminente para las futuras infraestructuras del terreno.
Ambas fallas conforman la estructura tectónica conocida como Graben de Tiscapa. Esta estructura tectónica se activó en 1972, causando estragos en las edificaciones del centro de Managua, representando un peligro inminente para las futuras infraestructuras del terreno.
Hidrología
Ubicación de los principales cuerpos de aguas superficiales aledaños al sitio
Entornos subterráneos de Asososca
El principal cuerpo superficial de agua, próximo al sitio de estudio, es la Laguna de Tiscapa. se alimenta de las precipitaciones directas sobre ella durante la época lluviosa, más el agua pluvial del cauce interceptor Tiscapa y la alimentación del flujo subterráneo que fluye hacia ella. La laguna se encuentra a 878.55 m de la entrada al terreno.
Otras fuentes de agua superficiales, cercanas al terreno, se ubican al este son la Laguna de Asososca a 4.44 km de distancia y Nejapa a 5.31 km, y hacia el norte el lago Xolotlán, a 3.25 km de distancia. Por otra parte, la cuenca subterránea más cercana al sitio es la microcuenca B de la laguna de Asososca que abastece entre el 8 y 12% de los capitalinos.
Se consideran dos riesgos potenciales que presenta el terreno: 1) La posble contaminación que puedan sufrir los mantos acuíferos de Asososca, que abastecerian a las instalaciones deportivas, 2) El cauce que se forma en la calle de la Avenida Universitaria, que desborda las aguas pluviales y desborda la zona.
Vegetación y Fauna
La vegetación existente junto con la fauna, es la típica del trópico seco, en el terreno se encuentran animales domésticos como caballos o vacas, pero en la fauna natural destacan los garrobos, que son victimas de la mano humana pue los pobladores tienden a realizar incendios para que los animales salgan y puedan cazarlos.
Arbol Acetuno
Arbol de Nim
Maleza natural
Chilamate
Tigüilote
Aspectos Visuales y de Paisaje
- Vistas predominantes del entorno
 |
| Ubicación de los principales cuerpos de aguas superficiales aledaños al sitio |
 |
| Entornos subterráneos de Asososca |
Otras fuentes de agua superficiales, cercanas al terreno, se ubican al este son la Laguna de Asososca a 4.44 km de distancia y Nejapa a 5.31 km, y hacia el norte el lago Xolotlán, a 3.25 km de distancia. Por otra parte, la cuenca subterránea más cercana al sitio es la microcuenca B de la laguna de Asososca que abastece entre el 8 y 12% de los capitalinos.
Se consideran dos riesgos potenciales que presenta el terreno: 1) La posble contaminación que puedan sufrir los mantos acuíferos de Asososca, que abastecerian a las instalaciones deportivas, 2) El cauce que se forma en la calle de la Avenida Universitaria, que desborda las aguas pluviales y desborda la zona.
Vegetación y Fauna
La vegetación existente junto con la fauna, es la típica del trópico seco, en el terreno se encuentran animales domésticos como caballos o vacas, pero en la fauna natural destacan los garrobos, que son victimas de la mano humana pue los pobladores tienden a realizar incendios para que los animales salgan y puedan cazarlos. |
| Arbol Acetuno |
 |
| Arbol de Nim |
 |
| Maleza natural |
 |
| Chilamate |
 |
| Tigüilote |
Aspectos Visuales y de Paisaje
- Vistas predominantes del entorno
La vista principal del sitio corresponde al lindero Este, justo frente a la Universidad Nacional de Ingenieria. Esto resulta beneficioso puesto que permite que los jóvenes puedan estar en contacto con el deporte, a través de instalaciones deportivas de calidad.
Hacia el Sur, encontramos el laboratorio UCA, un edificio de dos plantas que mantiene el estilo de los pabellones de la Universidad Centroamericana. Este edificio unicamente se separa del terreno por medio de un cercado de laminas de zinc, no que le resta valor estetico a su fachada.
Hacia el norte se encuentra el CCNN, cuya ubicacion tambien es beneficiosa pues permite que jovenes que no viven en los alrededores tambien puedan conocer el polideportivo e integrarse al mismo. Este edificio se caracteriza por presentar volúmenes cúbicos, sin mucho dinamismo ni juego de planos, es por ello que, con el diseño de las nuevas instalaciones deportivas, la universidad tiene la oportunidad de resaltar la imagen y el valor arquitectónico de la zona.
Redes de Servicio

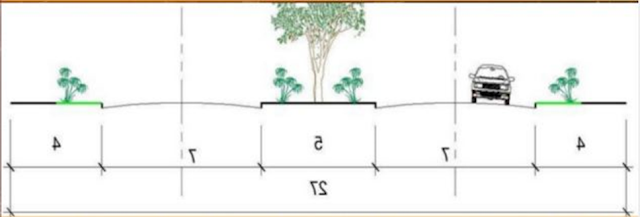

Según el plan regulador de la ciudad de Managua y el plano de jerarquía vial, las principales redes viales de este sector poseer los siguientes anchos de vía:
 |
| Calle distribuidora primaria - Ancho de vía = 40 m |
 |
| Calle colectora primaria 27-39 m (Pista Jean Paul Genie y suburbana del paso a desvinel a Rotonda Universitaria. |
 |
| Calle colectora secundaria - ancho de vía = 20 m |
 |
- Arteria Principal: Pista de la Resistencia
Por esta calle circula el transporte público, se encuentran en ella paradas de buses y es de largo recorrido. Esta calle cuenta con 4 carriles y de doble vía.
- Arteria Secundaria: Avenida Universitaria
En ella circula menos transporte público (buses) y el tránsito es de mediano recorrido. Esta calle cuenta con 4 carriles y es de doble vía.
La imagen superior presenta las parades de buses cercanas al terreno. Estan tambien albergan las paradas de buses departamentales y los interlocales:
- Parada de buses UCA, punto de transbordo principal de la ciudad de Managua
- Terminal de buses interlocales UCA, punto de transbordo de las ciudades de Masaya, Granada, Carazo, León.
Punto de carga y descarga de personas de las siguientes rutas:
119, 120, 168, 195, 102, 103, 105, 110, 111, 114, 117, 210. Todas las rutas mencionadas pasan por ambas paradas UCA, este y oeste, la capacidad máxima de personas por unidad es de 80 personas entre sentadas y de pie.
Diariamente se estima una asistencia de 60 a 61 mil personas diariamente entre las dos paradas y la terminal de buses interlocales, sin embargo en hora pico las paradas colapsan debido a la gran cantidad de gente a la espera de buses, actualmente la parada UCA oeste está terminada con los ranchos listos y funcionando, por otra parte la parada este no se encuentra en ningún proceso de remodelación, en cuanto a accesibilidad las paradas y terminal no cumplen con ninguna norma, no existen rampas, ni algún medio para facilitar el transporte de personas con capacidades diferentes.
En las rutas urbanas no se puede llevar grandes cargas, sin embargo en buses interlocales algunas veces se llevan cargas medianas, convirtiéndose en una terminal de carga y entrega de encomiendas.
- Alumbrado Público:
Las líneas de distribución eléctrica tienen mas de 300 voltios entre conductores sin conexión o accesibles no deben de estar próxima a un edificio o a cualquier parte del claro de 0 a 50 m, entre los elementos que constituyen los postes de luz son los cables de cobre de alta tensión, posterío, y luminaria
En las subestaciones abajo detalladas se tienen instalados bancos de capacitores con una potencia reactiva-capacitiva de 42.5 MVAR (Megavoltios Amperios Reactivos), que permiten mejorar los perfiles de voltaje y el factor potencia del SNT.
El porcentaje de fallas en las líneas primarias y secundarias de transmisión eléctrica giran alrededor del 4% al 6% anualmente, es decir que es muy poco habitual que los sistemas fallen provocando apagones en las diferentes partes de la capital.
Capacidad de Voltaje: La subestación El Periodista permite una capacidad de voltaje de 220/110 voltios, es decir que todas las líneas secundarias que se abastecen de esta subestación están aptas para diferentes tipos de instalaciones eléctricas, ya sea domiciliar, académica, empresarial o en dados casos industrial.
Interacción con el entorno
 |
